PRE-PWP

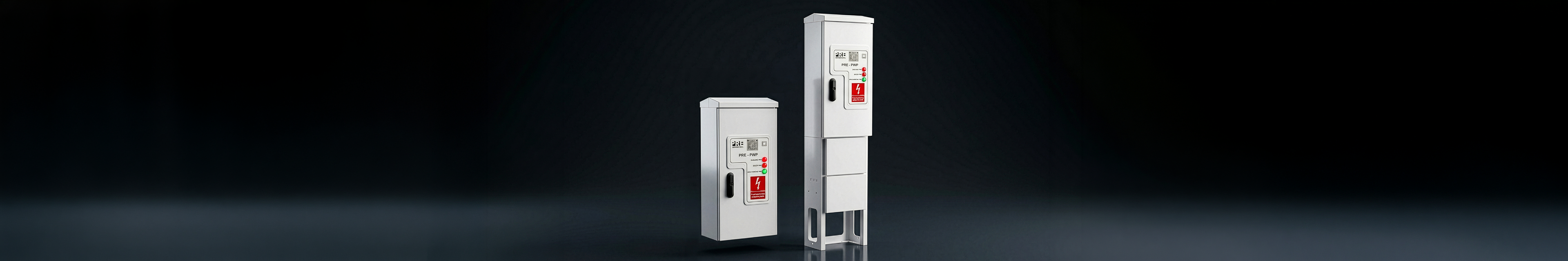

PRE-PWP Zestaw Urządzenie Wykonawczo – Sygnalizujące
Zadaniem zestawu jest odłączenie dopływu energii elektrycznej do budynku/obiektu budowlanego lub strefy pożarowej podczas prowadzenia akcji ratowniczo-gaśniczej. Urządzenie przerywa dopływ energii elektrycznej do wszystkich obwodów użytkowych, oprócz tych, które zasilają urządzenia i instalacje, których praca jest niezbędna podczas pożaru.
Badania funkcjonalne oraz ocenę właściwości użytkowych oraz dopuszczenie do użytkowania w ochronie przeciwpożarowej przeprowadzono w Centrum Naukowo Badawcze Ochrony Pożarowej – Państwowy Instytut Badawczy w Józefowie.
Urządzenie Wykonawczo-Sygnalizujące PWP typu PRE-PWP może być oferowane w dwóch wariantach
To rozwiązanie jest zalecane przede wszystkim dla dużych, złożonych obiektów, takich jak: rozległe zakłady przemysłowe, nowoczesne biurowce, budynki użyteczności publicznej. W tego typu obiektach przeprowadzenie próbnego, czasowego odłączenia zasilania w celu przetestowania systemu może być trudne lub wręcz niemożliwe. Ten wariant umożliwia ciągły nadzór nad instalacją sterującą, która łączy urządzenie uruchamiające z urządzeniem wykonawczym. Dzięki temu użytkownik ma stałą kontrolę nad sprawnością całego układu bez potrzeby wyłączania zasilania budynku.
To prostsze rozwiązanie, które nie posiada funkcji monitorowania instalacji sterującej między urządzeniem uruchamiającym a urządzeniem wykonawczym. Z tego powodu wymaga ono: regularnych przeglądów i bardziej intensywnych prac konserwacyjnych, okresowych testów, które wiążą się z koniecznością czasowego wyłączenia zasilania. Ten wariant sprawdzi się tam, gdzie budynek ma stałą obsługę techniczną i istnieje możliwość czasowego odłączenia prądu do celów kontrolnych.
System PRE-PWP składa się z trzech certyfikowanych elementów
Urządzenie wykonawcze PWP (UW-PWP)
To kluczowy element systemu przeciwpożarowego, który odpowiada za odłączenie zasilania elektrycznego w obiekcie lub jego części w sytuacji zagrożenia pożarowego. Jego głównym zadaniem jest przerwanie dopływu prądu, aby zwiększyć bezpieczeństwo ludzi i umożliwić skuteczną akcję gaśniczą. Jest to urządzenie wykonawcze, które najczęściej składa się z rozłącznika lub wyłącznika spełniającego wymagania norm PN-EN 60947-2 i PN-EN 60947-3. Wyłącznik ten wraz z automatyką sterującą i kontrolną zapewnia mechaniczne odłączenie zasilania, co zwiększa bezpieczeństwo użytkowników i ułatwia prowadzenie akcji ratunkowej.
Urządzenie jest wyposażone w:
- rozłącznik lub wyłącznik zamontowany w obudowie urządzenia wykonawczego
- elektromechaniczny wyzwalacz, który uruchamia odłączenie prądu — może to być:
- wyzwalacz wzrostowy (SHT)
- wyzwalacz podnapięciowy (UVT)
- styki pomocnicze, które przekazują informację o stanie wyłącznika (np. do systemu SSP lub BMS)
W zależności od założeń projektowych oraz konfiguracji systemu, wyzwalacze Urządzeń Wykonawczych mogą być zasilane napięciem przemiennym 230 V lub napięciem stałym 24 V.
Tabela 1. Dane techniczne UW-PWP
| PRE-PWP | Zestaw urządzeń zgodnie z rozporządzeniem:
|
| Dokumenty dopuszczające |
|
| Napięcie zasilania | 1x230VAC, 3x230VAC, 3x400VAC +15/-20% |
| Max. Prąd wyjściowy | od 63A do 4000A |
| Klasa środowiskowa |
|
| Temperatura pracy | Dla klasy 1. środowiskowej:
|
| Stopień ochrony IP | Dla klasy 1. środowiskowej:
|
| Wymiary (szer./wys./gł.) [mm] | 200-10000 / 400-2000 / 200-600 + cokół |
Tabela 2. Kod zamówienia UW-PWP
| Symbol | Opis i wartości |
|---|---|
| A | Obsługiwany prąd maksymalny63A, 100A, 125A, 160A, 250A, 400A, 630A, 800A, 1000A, 1250A, 1600A, 2500A, 3200A, 4000A |
| B | Liczba pól rozłącznych 3P:3 pola rozłączane (L1, L2, L3) 4P:4 pola rozłączane (L1, L2, L3, N) |
| C | Typ UW (Urządzenia wykonawczego) R:Rozłącznik - tylko kiedy I < 2500A W:Wyłącznik |
| D | Wytrzymałość zwarciowa Ics (kA) - tylko kiedy C=136kA, 50kA, 65kA, 85kA |
| E | Wykonanie (klasa ochronności) II:Klasa ochronności I:Klasa ochronności |
| F | Kontrola ciągłości przewodu UU 0:Wersja bez kontroli UU 1:Wersja z kontrolą UU |
| G | Funkcja podtrzymania napięcia sterującego 0:Brak funkcji podtrzymania 1:Funkcja podtrzymania |
| H | Wykonanie W:Wisząca K:Stojąca z kieszenią F:Stojąca na fundamencie C:Stojąca na cokole |
Przykładowe oznaczenia:
UW-PWP-630A-3P-0-II-0-0-230-0
UW-PWP-630A-3P-1-36kA-II-0-0-24-1
Przy zamówieniu proszę o podanie kodu wg tabeli.
Wszelkie rozwiązania projektowe wymagające modyfikacji urządzenia mogą być omawiane indywidualnie. W razie potrzeby zachęcamy do kontaktu z pracownikami firmy PRE Edward Biel.
Tabela 3. Dane techniczne UW-PWP
| Rozłącznik / Wyłącznik - 3P | Wielkość obudowy w mm (szer. x wys. x gł.) | Maksymalny przekrój przewodu |
|---|---|---|
| 63A | 400x800x250 | do 150 mm2 |
| 100A | 400x800x250 | do 150 mm2 |
| 125A | 400x800x250 | do 150 mm2 |
| 160A | 400x800x250 | do 150 mm2 |
| 250A | 400x800x250 | do 150 mm2 |
| 250A | 400x800x250 | do 150 mm2 |
| 400A | 650(700)x800x350 | do 240 mm2 (do 2×240 mm2) |
| 630A | 650(700)x800x350 | do 240 mm2 (do 2×240 mm2) |
| Typ/prąd zwarcowy | 63A | 100A | 125A | 160A | 250A | 400A | 630A | 800A | 1000A | 1250A | 1600A | 2500A | 3200A | 4000A |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rozłącznik | ||||||||||||||
| Wyłącznik 36kA | ||||||||||||||
| Wyłącznik 50kA | ||||||||||||||
| Wyłącznik 65kA | ||||||||||||||
| Wyłącznik 85kA |

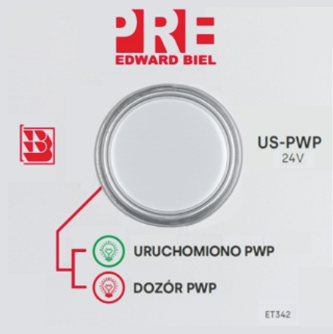

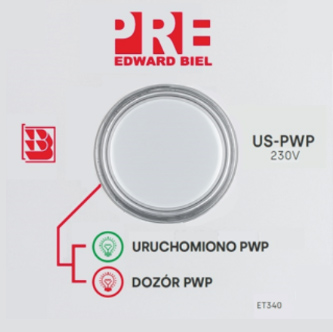

Urządzenie Sygnalizacyjne Przeciwpożarowego Wyłącznika Prądu
(US-PWP)
To element systemu bezpieczeństwa pożarowego, który za pomocą światła lub światła i dźwięku przekazuje jasną informację o odłączeniu zasilania przez urządzenie wykonawcze (UW).
Jego zadaniem jest sygnalizacja stanu systemu, dzięki czemu osoby obsługujące oraz służby ratownicze mogą natychmiast ocenić, czy prąd został wyłączony.
US-PWP wyposażony jest w diodę LED dwukolorową, która:
- świeci na czerwono, gdy urządzenie jest w stanie czuwania (dozoru)
- świeci na zielono, gdy wyłącznik został uruchomiony i zasilanie zostało odłączone
US-PWP produkcji PRE EDWARD BIEL zawiera diody dwukolorowe co odpowiada sygnalizacji uruchomienia jak i dozoru.
Tabela 4. Dane techniczne US-PWP
| Napięcie zasilania | 24V DC (11-28V DC) – US-PWP-24 / US-PWP-24T 230V AC – US-PWP-230 |
| Pobór prądu | Max 0,020A dla US-PWP-24 / US-PWP-230 Max 0,125A dla US-PWP-24T |
| Stopień ochrony IP | Dla klasy 1 środowiskowej: IP3x Dla klasy 2 środowiskowej: IP54 |
| Wymiary (szer./wys./gł.) [mm] | 72x72x70 w wykonaniu LV dla US-PWP-24 / US-PWP- 230 75x75x65 w wykonaniu SC dla US-PWP-24 / US-PWP- 230 120x450x21 (bez uchwytów) – Tylko wykonanie US-PWP-24T |
| Klasa środowiskowa |
|
| Sygnalizacja | Optyczna: Kolor LED ZIELONY i CZERWONYw wykonaniu US-PWP-24 / USPWP-230 Kolor LED ZIELONY(NAPIS w wykonaniu US-PWP-24T)Akustyczna: Wewnętrzny buzzer (brzęczyk)w wykonaniu US-PWP-24T |
| Okablowanie | Przewód w klasie PH90 3x1,5mm2 np. HDGs, HLGs itp. |
US-PWP w wersji wykonania SC
Tabela 5. Kod zamówienia US-PWP
| Symbol | Opis i wartości |
|---|---|
| S | Napięcie pracy Wersja wykonania LVNapięcie zasilania 230V AC |
| T | Wykonanie Wersja wykonania LVTablica świetlna Wersja wykonania SCUS-PWP-24T |
Przykładowe oznaczenia:
US-PWP-230-SC
US-PWP-24T
US-PWP-24T jest to element opcjonalny wyposażenia. To tablica świetlna, która informuje o stanie uruchomienia (prawidłowego wyłączenia napięcia za UW-PWP) wyłącznika/rozłącznika w UW-PWP.
