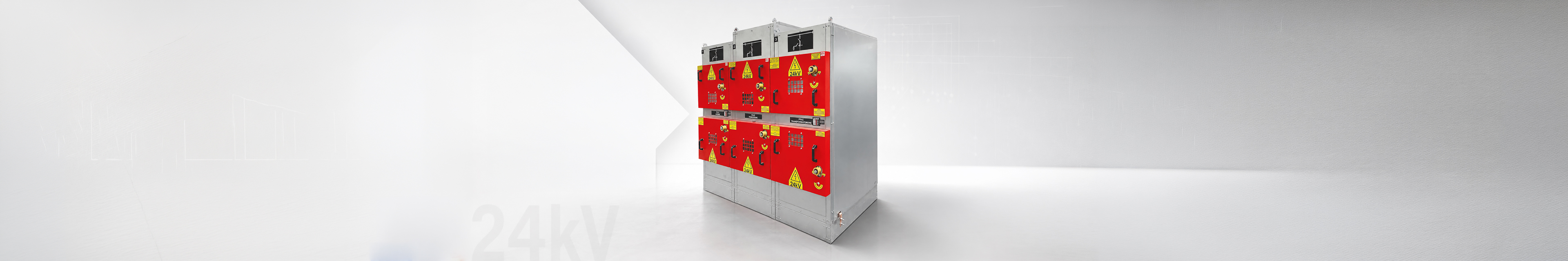

RSS24w
Rozdzielnice w izolacji powietrznej SN
Zastosowanie
Rozdzielnica typu RSS-24w przeznaczona jest do zastosowania w stacjach transformatorowych, jak i w złączach kablowych średnionapięciowych; w szczególności tam, gdzie niedopuszczone są rozwiązania z izolacją SF6.
Wyposażenie
Obudowa wykonana z blachy alucynkowej, łączonej za pomocą połączeń nitowych i śrubowych. Konstrukcja obudowy wykonana tak, aby umożliwić łatwy dostęp do aparatury, co zwiększa bezpieczeństwo i intuicyjną obsługę w trakcie trwania prac instalacyjnych i eksploatacyjnych.
System blokad mechanicznych uniemożliwia zdjęcie osłony przed wyłączeniem napięcia i zamknięciem uziemnika, czy wykonanie błędnych czynności łączeniowych.
W zestawie rozdzielczym zastosowano rozłącznik typu NALF 24, produkcji firmy ABB w izolacji powietrznej. Pola rozdzielcze wykonano w wersji łukoochronnej.
Cechy
- kompaktowy układ o wymiarach 1800/651/1010 mm (wys/szer/gł)
- posobne ustawienie rozłączników i uziemników umożliwia łatwy układ załączania i rozłączania, bez potrzeby stosowania układu przeniesienia napędu
- stałe przegrody izolacyjne, uniemożliwiające dostęp obsługi do elementów znajdujących się pod napięciem
- wyeliminowano przegrodę izolacyjną wsuwaną ręcznie między styki rozłącznika w przypadku konieczności dostępu do pola rozdzielczego
- drzwi przedziałów (rozłącznikowego i kablowego) zakładane są w układzie haków, których konstrukcja pozwala na łatwe i niezawodne zamykanie poprzez samonaprowadzanie
- łatwy dostęp do wnętrza pola, szczególnie w złączach kablowych
- wzierniki w drzwiach pozwalają na jednoznaczne wizualne określenie położenie noży rozłącznika i uziemnika
- system blokad mechanicznych uniemożliwia wykonanie błędnych czynności łączeniowych oraz zabezpiecza przed uzyskaniem dostępu do pola przed wyłączeniem napięcia i zamknięciem uziemnika
- małe gabaryty pól rozdzielczych pozwalają na zastąpienie nimi zestawów rozdzielczych, w których zastosowano izolację gazową (SF6), eliminując proces związany z kontrolą i utylizacją gazu SF6V

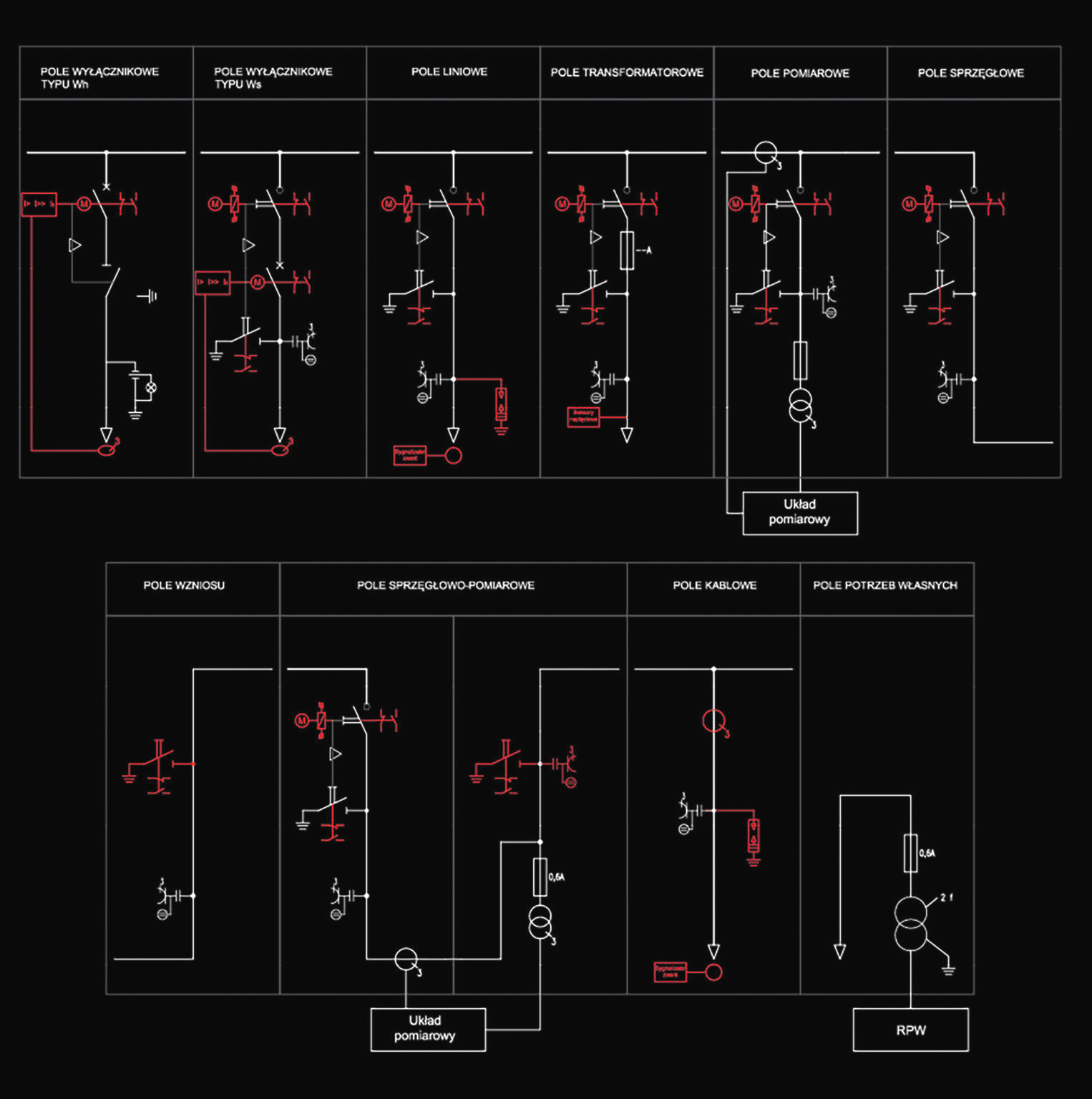

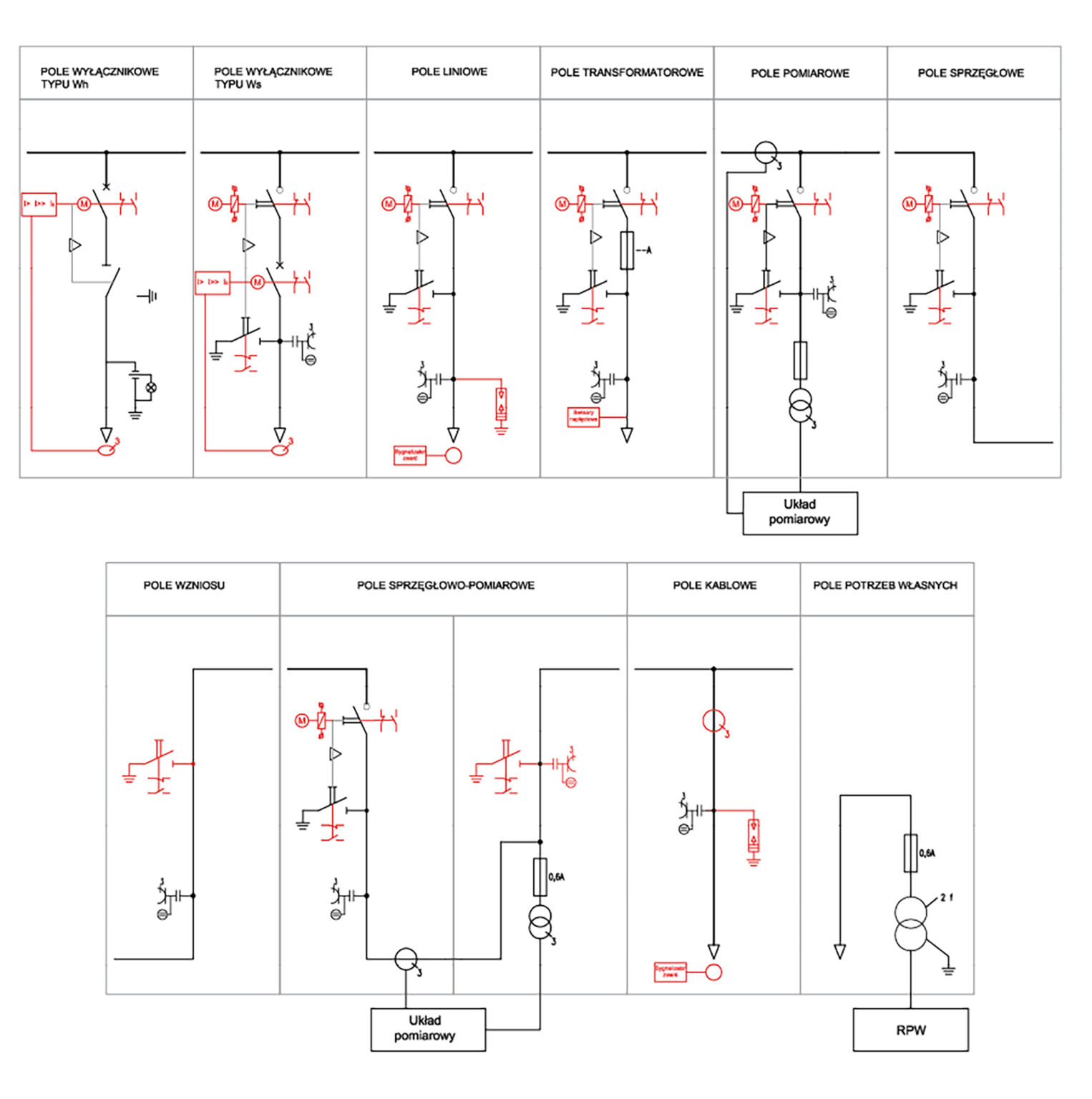

Schemat 1-Kreskowy pól standardowych
*kolorem czerwonym zaznaczone wyposażenie opcjonalne
Parametry znamionowe
| Napięcie znamionowe | 24 kV |
| Częstotliwość znamionowa | 50 Hz |
| Napięcie probiercze o częstotliwości sieci | 50 kV |
| Napięcie probiercze udarowe piorunowe | 125 kV |
| Prąd znamionowy ciągły | 630 A |
| Prąd znamionowy wytrzymywany | 16 kA |
| Prąd znamionowy szczytowy wytrzymywany | 40 kA |
| Odporność na działanie łuku wewnętrznego | 16 kA |
| Stopień ochrony IP | 4X |
| Wysokość / Szerokość / Głębokość | 1800/651/1010 mm |
Zgodność z normami
„Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 1: Postanowienia wspólne”
„Wysokonapięciowa aparatura rozdzielcza i sterownicza — Część 102: Odłączniki i uziemniki wysokiego napięcia prądu przemiennego”
„Wysokonapięciowa aparatura rozdzielcza i sterownicza — Część 103: Rozłączniki o napięciu znamionowym wyższym, niż 1 kV do 52 kV włącznie”
„Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe powyżej 1kV do 52kV włącznie”
