SMV-1
Rozdzielnice w izolacji powietrznej
Zastosowanie
Rozdzielnica przeznaczona jest do pracy w stacjach rozdzielczych przedsiębiorstw wytwarzających, przesyłających i użytkujących energię elektryczną.
Przeznaczenie
Rozdzielnica przeznaczona jest do pracy w stacjach rozdzielczych przedsiębiorstw wytwarzających, przesyłających i użytkujących energię elektryczną. Rozdzielnica jest zaprojektowana tak, aby normalna praca, inspekcja oraz operacje obsługowe mogły być przeprowadzone bezpiecznie i prawidłowo.
Spełnia wymagania norm PN-EN 62271-200, PN-EN 62271-1 i GOST, posiada stopień ochrony do IP4X wg PN-EN 60529. Przeznaczona jest do pracy w normalnych warunkach, określonych normą PN-EN 62271-1.
Cechy
- prosty i skuteczny system blokad
- konstrukcja z blachy ocynkowanej, łączonej przez nitowanie
- metalowa obudowa zabezpieczona w całości i podzielona na przedziały
- przestawienie członu wysuwanego z pozycji próby/odłączenia do pozycji pracy powoduje rozsunięcie przegród ruchomych i odsłonięcie styków stałych, umożliwiając połączenie styków włącznika
- szybki uziemnik, ze zdolnością załączania na zwarcie we wszystkich polach
- uziemnik wyposażony w napęd ręczny lub silnikowy; jego stan jest sygnalizowany wskaźnikiem położenia
- duża przestrzeń do wykorzystania przy montażu przyłączy kablowych
- wziernik w drzwiach umożliwia jednoznaczne wizualne określenie stanu wyłącznika i stanu uzbrojenia napędu
- izolatory wykonane z żywic epoksydowych w przedziale przyłączowym szyny podparte na izolatorach wsporczych
Parametry
- wysokość miejsca instalacji do 1000 m n.p.m.
- brak konieczności brania pod uwagę wibracji spowodowanych czynnikami zewnętrznymi lub trzęsieniami ziemi
- brak znaczących zanieczyszczeń solą, parą, pyłami, dymem, gazami palnymi lub powodującymi korozję
- brak oblodzenia, oszronienia i zaroszenia
- wilgotność względnia powietrza:
- najwyższa średnia w ciągu doby - 95%
- najwyższa średnia w ciągu miesiąca - 90%
- najwyższe średnie ciśnienie pary w ciągu doby - 2,2 kPa
- najwyższe średnie ciśnienie pary w ciągu miesiąca - 1,8 kPa
- Temperatura otoczenia
- najwyższa krótkotrwała - +40C
- najwyższa średnia w ciągu doby - +35C
- najwyższa średnia roczna - +20C
- najniższa długotrwała - -25C

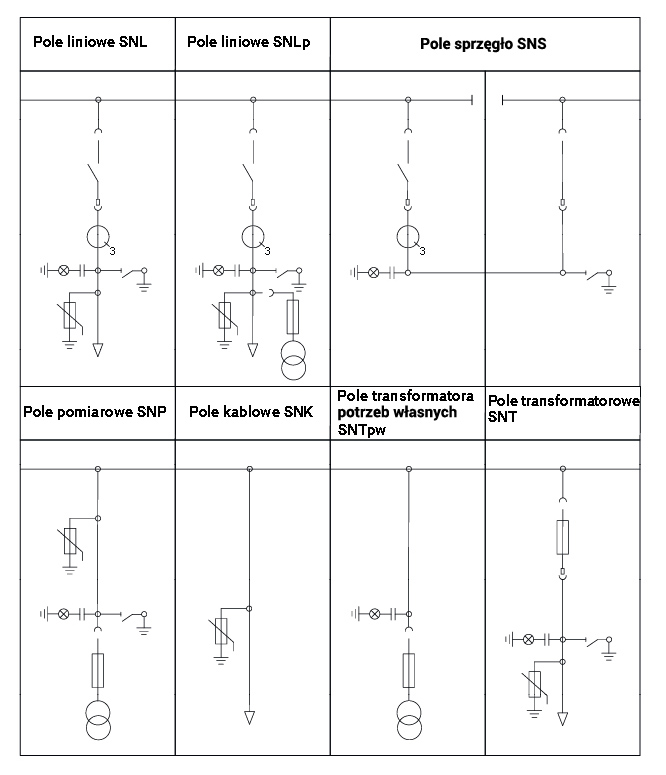

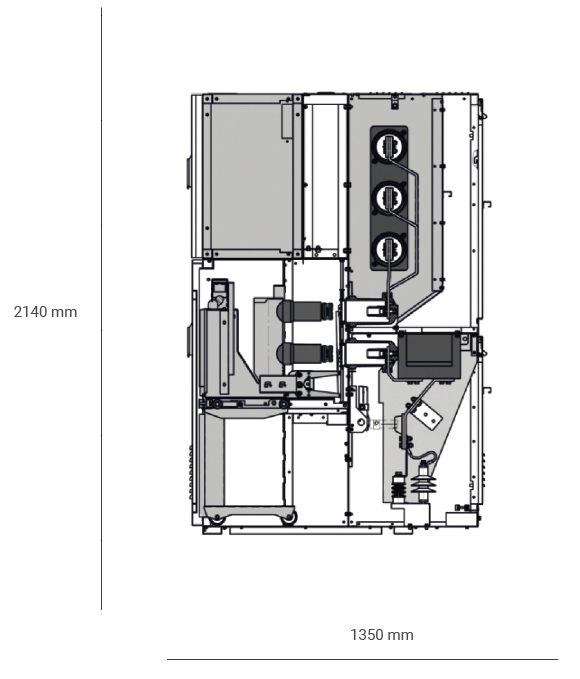

Schemat 1-Kreskowy pól standardowych
Parametry znamionowe
| Napięcie znamionowe | 12; 17,5 kV, 24kV |
| Prąd znamionowy ciągły szyn zbiorczych i pola zasilającego | 630, 1250, 1600, 2000, 2500, 3150 A |
| Częstotliwość znamionowa | 50 Hz |
| Prąd znamionowy krótkotrwały wytrzymywany | 16, 20, 25, 31,5 [kA/3s] |
| Prąd znamionowy szczytowy wytrzymywany | 26, 51, 81, 102 [kA] |
| Wyłącznik | VD-4, VM1 (ABB); 3AH5 (Siemens); LF, VA (Schneider Electric) |
| Przekładniki prądowe | TPU (ABB), CTS (KPB-Intra) |
| Przekładniki napięciowe | TJP (ABB); VTS (KPB-Intra) |
| Stopień ochrony IP | IP4X |
| Wymiary pola podstawowego | 750x1250x2200 / 900x1250x2200 / 1200x1400x2200 |
| Waga | 670-1300 kg |
Zgodność z normami
„Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 1: Postanowienia wspólne”
„Wysokonapięciowa aparatura rozdzielcza i sterownicza
Część 200: Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe powyżej 1 kV do 52 kV ”
