STMZ, STMW

Zastosowanie

Kontenerowe stacje Transformatorowe SN/nN w obudowie metalowej przeznaczone są do zasilania zakładów przemysłowych, placów budowy i do współpracy z odnawialnymi źródłami energii.

Wykonanie

Stacje w obudowach metalowych mogą być zarówno wykonane jako stacje z obsługą zewnętrzna (KSZM) jak i stacje z wewnętrznym korytarzem obsługi (KSWM). Budowa stacji STMZ oparta jest na spawanej ramowej konstrukcji ze ścianami wykonanymi z płyt warstwowych. Dzięki temu stacje te posiadają wysoką wytrzymałość przy niższej masie w stosunku do ich odpowiedników w obudowach betonowych. Takie rozwiązanie znacząco poprawia mobilność stacji, zmniejsza koszt transportu i posadowienia, a ponadto pozwala na transport stacji w miejsce, gdzie dojazd dla ciężkich samochodów jest utrudniony. Stacje w obudowach metalowych mogą być wyposażone w metalowe fundamenty lub płozy.

Wyposażenie

Podobnie jak stacje w obudowach betonowych, stacje w obudowach metalowych są wyposażone w:

• transformator
• rozdzielnicę SN
• rozdzielnicę nN
• tablicę pomiarową
• szafkę telemechaniki
• stolarkę drzwiową i wentylacyjną
• instalację oświetleniową i uziemiającą
• systemy uszczelnień kabli

W przypadku wyposażenia stacji w transformator olejowy w komorze transformatora zabudowywana jest wanna olejowa, której objętość jest dostosowywana do ilości oleju w transformatorze.

W stacjach współpracujących z farmami fotowoltaicznymi pracującymi na poziomie napięcia 800V dodatkowe wyposażenie stanowi transformator potrzeb własnych. Służy on do obniżenia napięcia do 400V, dzięki czemu potrzeby własne stacji mogą być zasilane z rozdzielnicy nN lub SN (w przypadku PPW 15kV/0,23kV).

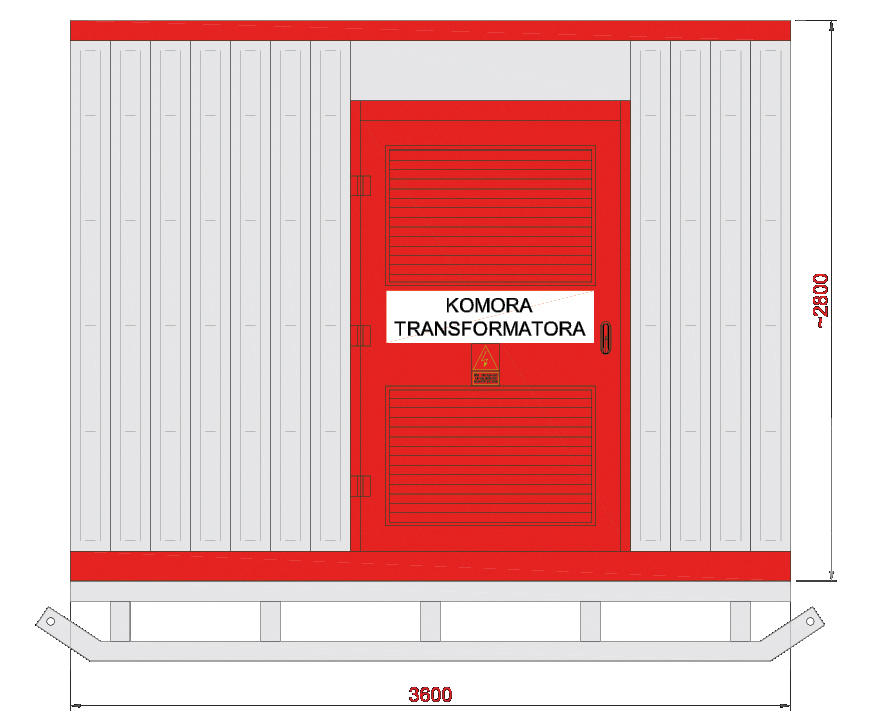

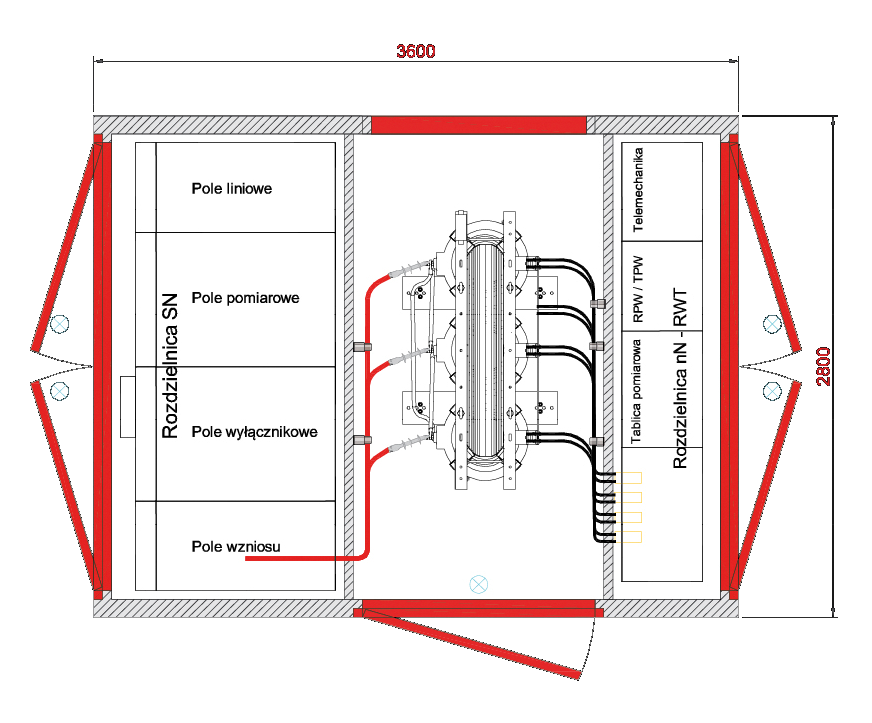

Wymiary i wyposażenie stacji dostosowywane są każdorazowo do indywidualnych potrzeb i wymagań klienta. Na następnej stronie przedstawiona jest przykładowa stacja KSZM do współpracy z farmą fotowoltaiczną.
