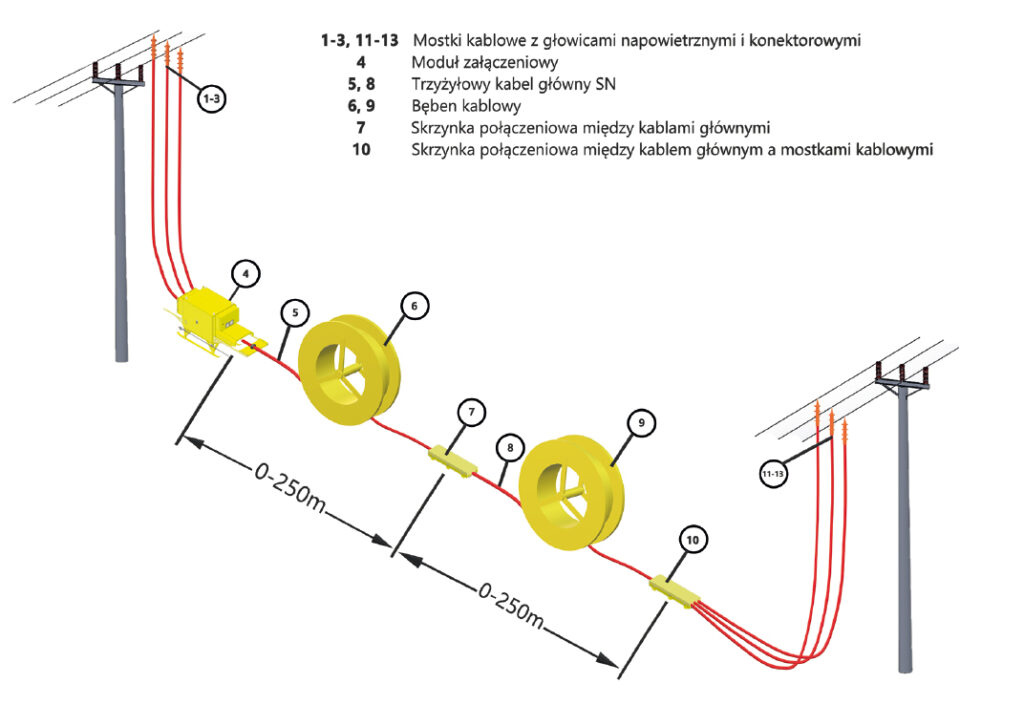

Mobilna linia TN

Zastosowanie

Zestaw załączający SN typu PB-24m przeznaczony jest do tymczasowego zasilania awaryjnego pod gołym niebem. Wykonywany przy współpracy z TELE-FONIKA Kable S.A.

Wyposażenie

Obudowa i przegrody

Obudowa zewnętrzna jest wykonana z aluminium. Zestaw posiada dwa oddzielne przedziały: przedział na kable zasilające (głowice kątowe) oraz przedział na kable odpływowe (głowice proste).
Wewnętrzne przegrody PCV umożliwiają bezpieczny dostęp między szynami pod napięciem. Obudowa jest zabezpieczona antykorozyjnie i pomalowana warstwą wysokogatunkowego lakieru w standardowym kolorze RAL 1021 (po uzgodnieniu kolor może być inny). Dzięki zastosowaniu odpowiedniego lakieru konstrukcja odznacza się odpornością na uderzenia i korozję.

Szyny zbiorcze

Szyny zbiorcze są wykonane z ocynowanych płaskowników miedzianych i przykręcone do izolatorów za pomocą śrub i nakrętek.

Wyłącznik ISM25

Zestaw załączający SN typu PB-24m został wyposażony w wyłącznik typu VCB/TEL ISM25_LD_1 firmy TAVRIDA ELECTRIC z podziałką biegunową 210 mm. Zespół łączeniowy wykonany jest w wersji trójbiegunowej. Każdy biegun zawiera komorę próżniową oraz napęd elektromagnesowy. Komora próżniowa jest zamknięta w obudowie z izolacji trwałej.

Zespoły sterownicze są urządzeniami mikroprocesorowymi, zawierającymi wbudowane kondensatory: załączający i wyłączający. Kondensatory te są rozładowywane w obwodzie cewki napędu. Prądy sterowania cewki WYŁ/ZAŁ płyną w przeciwnych kierunkach, tak aby zapewnić odpowiednie działanie napędu.

Wyłącznik sterowany jest za pomocą zespołu sterowniczego CM.

Wyróżnia się dwa podstawowe zespoły tworzące wyłącznik:

• zespół łączeniowy (ISM) używany do zamykania i otwierania obwodów pierwotnych
• zespół sterowniczy (CM) używany do sterowania zespołem ISM (operacje: załącz wyłącz) oraz do odzwierciedlenia obwodów pomocniczych wyłącznika

Zespół sterowniczy CM_16

Zespół sterowniczy CM_16_1 przeznaczony jest do sterowania zespołem łączeniowym ISM wyłącznika próżniowego i koordynacji funkcji automatyki zabezpieczeniowej, sterowania i sygnalizacji.

Zespół sterowniczy CM16_1 przeznaczony jest dla aplikacji, w których występuje napięcie zasilania AC lub DC (110 ÷ 220 DC ; 100 ÷ 230 AC).

Przedział kablowy zasilający

Zasilający przedział kablowy jest zamykany na klucz. Przedział ten jest przystosowany pod trzy głowice konektorowe kątowe typu A (250A). Pod przedziałem kablowym znajdują się uchwyty kablowe oraz miedziana szyna uziemiająca z miejscem do uziemienia całej konstrukcji, żył powrotnych oraz głowic kablowych. Na zasilaniu przewidziano miejsce na podłączenie trzech kabli jednożyłowych o przekroju do 240 mm2 na jedną fazę.

Przedział kablowy odpływowy

Przedział odpływowy jest przystosowany pod trzy głowice konektorowe proste typu A (250A) głowice mogą być złączone za pomocą kostki. Pod przedziałem kablowym umieszczono szynę uziemiającą Cu z miejscem do uziemienia konstrukcji zestawu, żył powrotnych oraz głowic kablowych. Osłona przedziału kablowego jest przykręcana za pomocą śrub do uchwytów transportowych. Na końcu tych uchwytów znajduje się jeden uchwyt kablowy.

Wskaźnik obecności napięcia

Obecność napięcia sygnalizowana jest przy pomocy pojemnościowego wskaźnika napięcia produkcji firm ELTOM Polska, KUVAG Czech Republic. W zestawie załączającym może być zastosowany inny wskaźnik obecności napięcia zgodnie z wymaganiami klienta.

Parametry znamionowe

Zgodność z normami
