ZKSN

Zastosowanie

Złącza kablowe SN przeznaczone są do rozdziału energii elektrycznej w kablowych liniach średniego napięcia o układzie pierścieniowym lub promieniowym.

Wykonanie

Obudowa złącza kablowego SN składa się z dwóch elementów: bryły głównej oraz dachu. Oba elementy są wykonane z betonu samozagęszczalnego SCC klasy C30/37. W dolnej części bryły głównej znajdują się otwory wyposażane w przepusty umożliwiające wprowadzenie kabli do rozdzielnicy SN. Obsługa rozdzielnicy SN odbywa się z zewnątrz przy otwartych drzwiach ZKSN.

ZKSN są oferowane w dwóch wielkościach obudów:

• ZKSN 130/210 - o szerokości zewnętrznej 1,3 m i długości zewnętrznej 2,1 m.
• ZKSN 160/290 - o szerokości zewnętrznej 1,6 m i długości zewnętrznej 2,9 m.

Złącza kablowe mogą być wyposażone w rozdzielnice SN w izolacji gazowej SF6 wszystkich wiodących producentów.

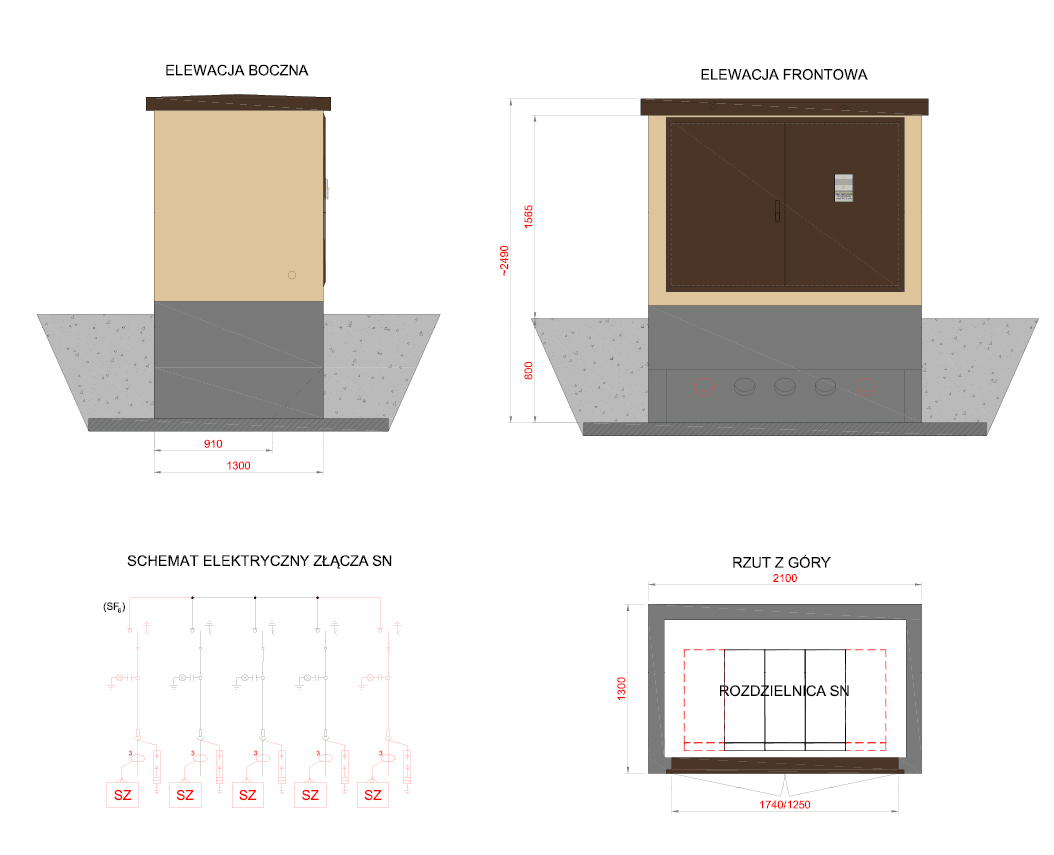

ZKSN 130/210

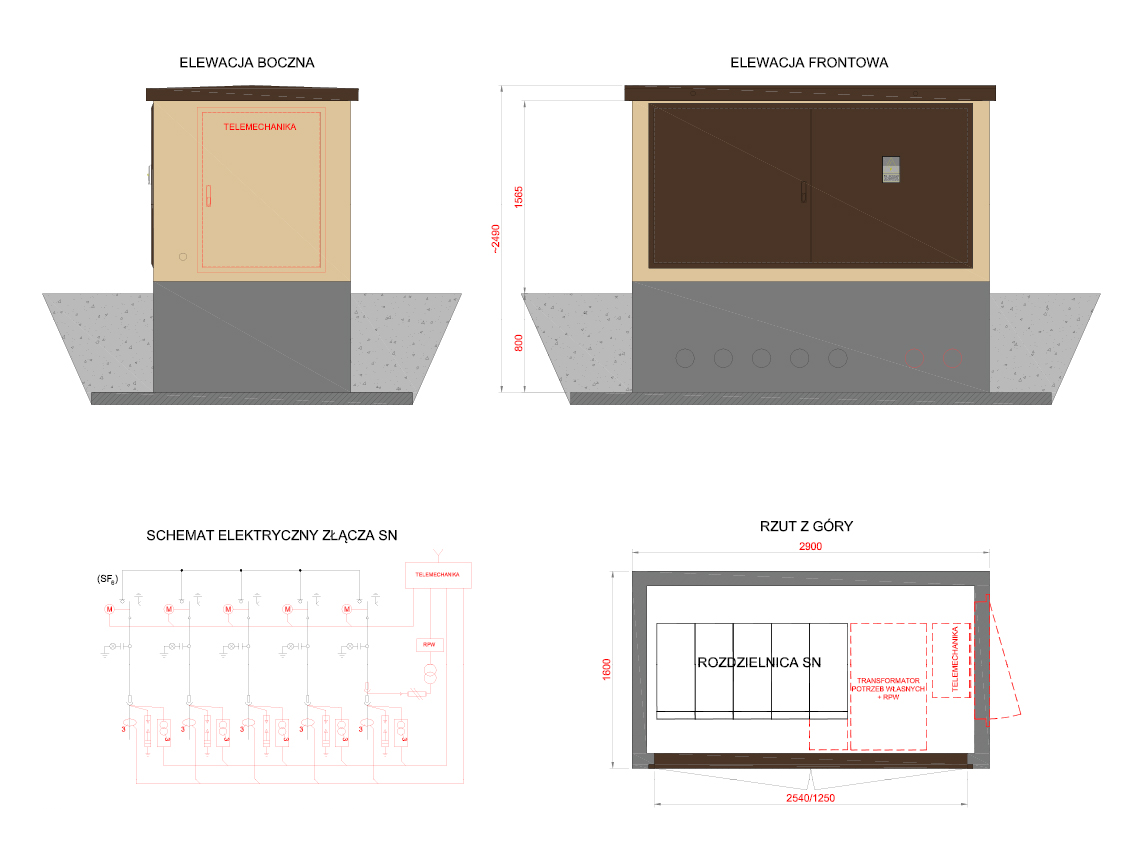

ZKSN 160/290

*kolorem czerwonym zaznaczone wyposażenie dodatkowe

**w przypadku montażu sensorów napięciowych brak możliwości montażu ograniczników przepięć
